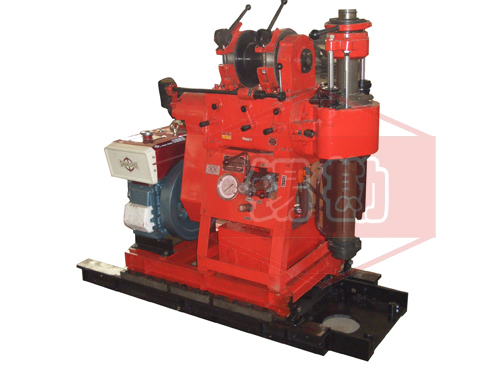

XY-200(yj)型鉆機
XY-200型鉆機集合了目前市場流行的XY-1、XY-1B、XY-1A等小型鉆機的主要功能和特點設計而成的。即采用XY-1的油壓自動給進，XY-1B的大模數齒輪傳動系統，XY-1A的寬范圍轉速的較大扭矩輕型回轉鉆機。適用于地質普查勘探、道路及建筑勘探、高速灌漿檢測孔、爆破孔、小型水井、小型樁基孔的鉆進等。
鉆機特點：
(1) 具有油壓自動給進機構，提高鉆進效率，減輕工人體力勞動強度。
(2) 采用球卡夾持機構代替卡盤，并配有夾持定位機構可實行不停機倒桿。
(3) 配有孔底壓力計指示壓力，便于掌握孔內情況。
(4) 手柄集中，操作方便。
(5) 結構緊湊，鉆機及動力機都安裝在同一個底座上，占用場地面積小。
(6) 重量輕，分解性強，便于搬遷，適合于平原或山區工作。
(7) 裝有了安全防護罩，突出了設備人性化設計特點。
(8) 給進油缸下端與立軸箱連接處裝有固定螺母，提高了鉆機可靠性。
鉆機主要技術參數：
(1) 額定鉆孔深度200m，深不得超過220m。額定開孔直徑200mm．大開孔直徑允許300mm。
鉆深與鉆徑應根據地層情況而定。
(2)立軸轉速(四檔)·························118、236、505、1010.r/min
(3)立軸大輸出扭矩·································1500N. m
(4)大起重量(一速單繩)·································17KN
(5)鉆桿直徑·······································42mm/50mm
(6)鉆孔傾角······································ 90～75°
(7)鉆機外廓尺寸··························(L×B×H)1433×697×1273mm
(8)鉆機重量·······································500kg
(9)柴油機型號······································S1110
|
